Technology 기술정보

  • AVR이란?

    Automatic Voltage Regulator 자동전압조정기 라고도 한다.
    일반전원의 불규칙한 전압변동을 자동적으로 조정하여 일정한 전압을 부하에 공급하므로 생산라인 의료장비, 방송장비 등
    주변장치의 효율적인 운영과 신뢰할 수 있는 동작상태를 안정적으로 수명의 극대화를 보장할 수 있는 장비이다.

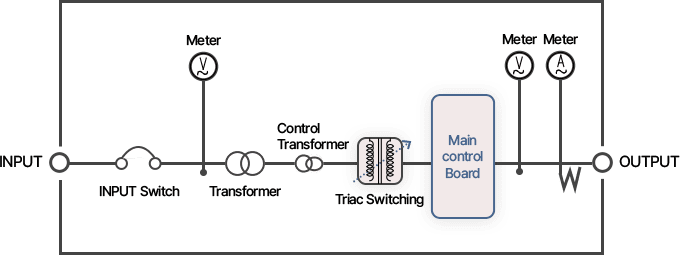

    AVR 구성요소

    일반적인 AVR은 변압기(Transformer), 검출 변압기 (Control transformer), 메인컨트롤 보드(Main control board),
    반도체 스위칭 회로(Triac Switching), 메인 입력 스위치 (Input switch), 지시계기 (Meter)

    AVR 구성요소
    • 01변압기 (Transformer)

      입력 교류전원을 양질의 전원으로 변환하여
      검출 회로에 전원을 공급한다.

    • 02검출 변압기 (Control transformer)

      변압기에서 받은 전원을 검출회로 및
      메인컨트롤보드에 전원을 공급한다.

    • 03메인컨트롤 보드 (Main control board)

      검출 전압을 디지털신호로 변환하여 규정범위를 벗어나면
      반도체 스위칭 회로(Triac Switching)에 동작 신호을 동작시킨다.

    • 04반도체 스위칭 회로 (Triac Switching)

      반도체 스위칭 회로(Triac Switching)는 메인컨트롤보드에
      동작신호를 받아 고속 On-line 동작 방식으로 스위칭 한다.

    • 05메인 입력 스위치 (Input switch)

      AVR에 메인 입력 스위치 (Input switch)로
      AVR을 구동하기 위한 전원을 공급한다.

    • 06지시계기 (Meter)

      AVR에 입력전압,출력전압,출력전류량 표시

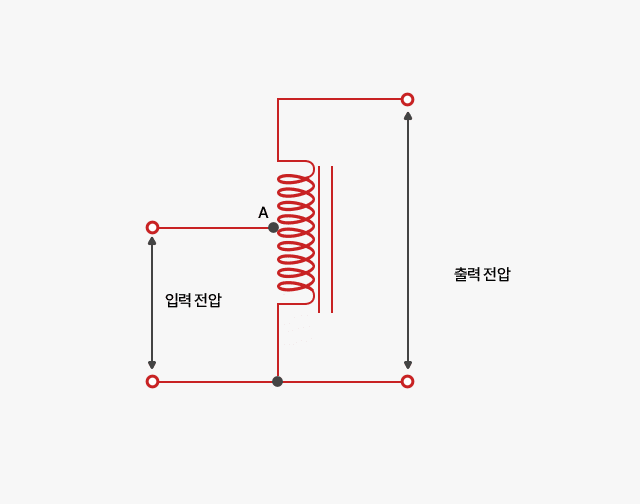

    • 단권 방식
    • 단권 방식

      1차코일과 2차코일의 일부분이 공통으로 되어 있는 것으로 단권형 변압기는 입력 회로와 출력 회로가 도선으로 직접 연결되어 있다.
      따라서 단권형 변압기는 출력 회로에 이상이 생기면 입력 회로가 손상을 받을 수 있다.

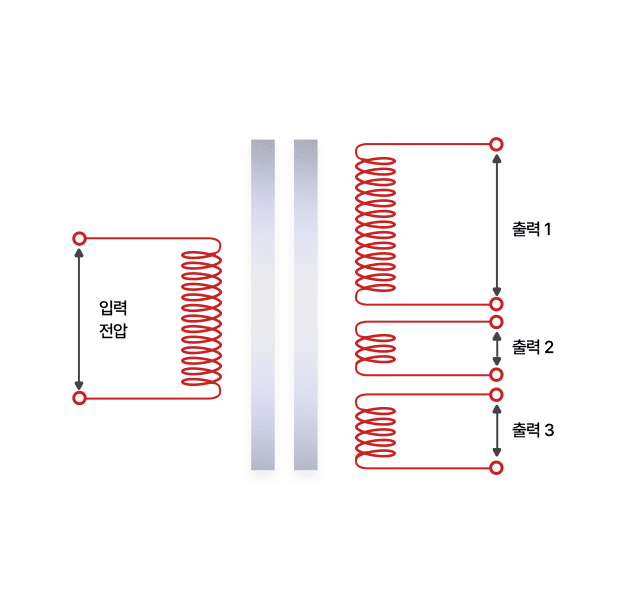

    • 복권 방식
    • 복권 방식

      복권 변압기는 하나의 철심에 1차 코일과 2차 코일이 별도로 감겨 있다.
      이를 복권형 변압기라고 한다. 복권형 변압기는 제작 방법이 상대적으로 복잡하고 전기 절연 효과가 있어서 입력 전기 회로와 출력 전기 회로가 직접적으로 연결되지 않아 장비보호가 우수하다.

  • 자동전압조정기 (Automatic Voltage Regulator)

    일반적인 AVR은 변압기(Transformer), 검출 변압기 (Control transformer), 메인컨트롤 보드(Main control board),
    반도체 스위칭 회로(Triac Switching), 메인 입력 스위치 (Input switch), 지시계기 (Meter)

    • 특징
      • 소형,경량으로 운반 및 설치가 용이한 구조로 설계
      • 정지형으로 기계적 마모 부분이 없어 수명이 길다.
      • 조작이 간편하고 유지보수 점검이 용이한 구조
    • 용도
      • 연구실·실험실 전원
      • 방송기기용
      • 생산라인 품질관리용
      • 전자의료기(ME)용
      • SYSTEM 제어용
      • NC기계 · MC로보트 용
      • 시험·검사용
      • 광학기기용
      • 통신데이타 기기용
      • 사진제판 · 인쇄기용
      • 측정장치·분석장치용
      • 각종 산업기기 (용접기, 공작기계방적가공기, 와이어커트기 등)
      • 공업용 계측기기
      • 의료장비 (CT, MRI, 방사선장비

    유도형자동전압조정기 (Induction Voltage regulator)

    각종 전기 기기 및 시설에 공급되는 사용전원의 전압변동을 자동적으로 조정하여 일정한 전압을
    항상 사용기기에 공급함으로써 기기의 수명을 보호하며 고장을 예방하여 장기적으로 사용할 수 있다.

    • 특징
      • 부하시에도 전압가변이 가능하다.
      • 파형이 사용전원과 같다. 다른 전원기기에 비해 견고하다.
      • 위상제어 방식이므로 접점에 의한 고장이 없다.
      • 전압조정이 0에서 부터 +100%까지 조정이 가능하다. (±10%,15%, 20% 25% 30% 35% 40%~100%)
    • 용도
      • 대출력 통신장치의 전원
      • 산업용 전원
      • 모타시험기기
      • 타시험기기
      • 내압시험기 (0~±100% 까지 전압가변용)
      • 전기로(Electric Fumace)전압가변용
      • 검사 시험기관의 저압조정용
      • 변압기 시험용
    • 01AVR로 전원을 공급할 장비를 선정
      • 부하장비들의 특성을 잘 고려하여 꼭 AVR 전원이 필요한 장비들을 선정
      • 급격한 기동전류가 필요한 모터성 부하들은 AVR로 연결 시 기동전류에 충분한 용량을 고려하여 선정
      • AVR이 필요한 장비 (NCT 장비,로봇장비, 의료장비 ,연구실 실험실 전원,인쇄장비,광학기기 외 각종 산업기기)
      • 가동중에 전압 변동 등으로 인해 장비 자체가 손상을 입을 위협이 있는 장비
      • 전원교란에 의해 제품불량률이 높아지는 생산설비
    • 02AVR이 공급하는 전체부하의 소비전력을 계산
      • 피상전력(VA) = 실효전력(W)/역률
      • 각장비별 역율
        • 컴퓨터, 디스플레이 모니터 0.6~0.7
        • 소형모터(유도 전동기) 0.6~0.8
        • 전열히터 1.0

      *전류로 표시되는 부하장비
      피상전력(VA) = 전류 × 공급전압(단상부하장비)
      피상전력(VA) = 전류 × 공급전압 × 1.732(3 상부하장비)

    • 03합산된 전체부하의 소비전력에 여유율을 적용하여 AVR 용량을 산정
      • 안정된 AVR 운전환경을 확보하기 위해서는 어느정도 여유율을 두어야 하는데 합산된 전체부하용량에 1.6을 곱하여 AVR용량을 산정 (여유율은 절대적기준은 아니고 업체마다 산정기준이 다름)
      • 향후 부하증설 등 용량확장을 필요하다면 이를 고려하여 용량을 산정
  • 좌우 스크롤
    삼풍파워(주)제품 타사 제품A 타사 제품B
    제어방식 Digital tab Change Regulator(DCR)방식 SCR위상제어 방식 MVR제어 방식
    부하조건 모든 기기 사용가능 유도성 부하 사용불가(모터 및 산업기기) 유도성 부하 및 충격부하 사용불가
    파형왜율 0.3%이하 3%이하 5%이하
    응답속도 0.048초 이내 0.1초 이내 1초 이내
    효율 95%이상 90%이상 85%이상
    역율(자체역율) 0.9~1 0.8~0.9 0.4~0.6
    입력전압범위 기준전압 ± 15% ± 20%(Option) ± 10% ± 10%
    출력전압안정도 기준전압 ± 2% 기준전압 ± 2% 기준전압 ± 2%
    소음 거의 없음 50dB이내 60dB이내
    제어장치 Triac SCR Reactor,Diode
    전력 소모량 0.5~3A이하 6~18A이하 8~15A이하
    부하 간섭현상 (X) 전압안정도,응답속도,파형 전압안정도,응답속도,파형
    주파수 50Hz / 60Hz 50Hz / 60Hz 50Hz / 60Hz
    수명 및 고장 반영구적 고장없음 제어소자 소손 자주발생 반영구적 제어회로 소손 발생우려
    고주파발생율 F.C.C규격에 만족 고조파 자주 발생 고주파 발생

    *FCC란? 미국전파통신규격으로 강제규격이다.
    Federal Communications Commission(미연방통신위원회)로서 주요대상품목은 무선전화, 해상구명용장비 및 산업/과학/의료용 고주파 이용기기류, 저출력송신기, 수신기류,
    PC 및 주변기기 등이 있다.
