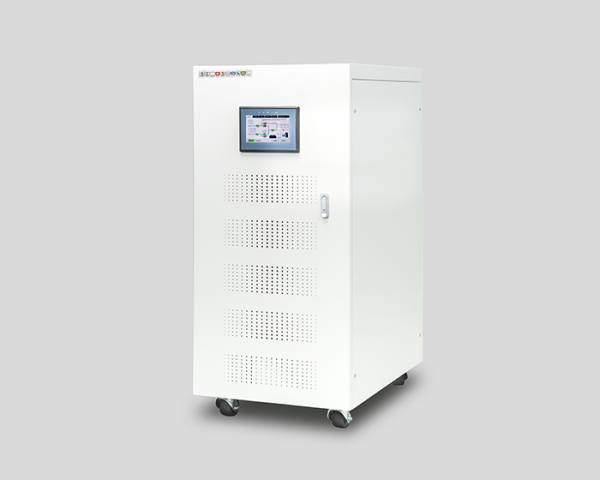

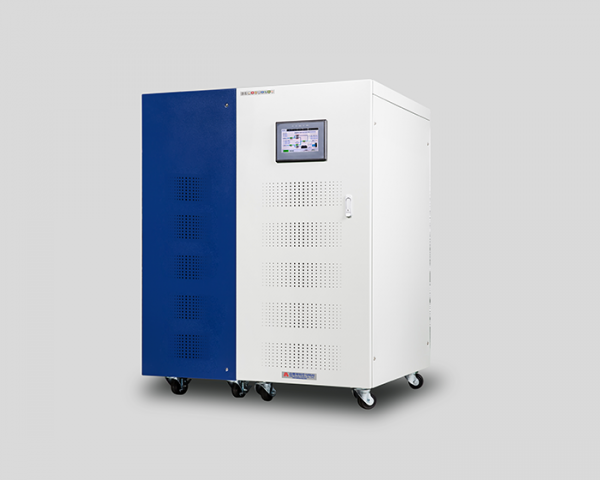

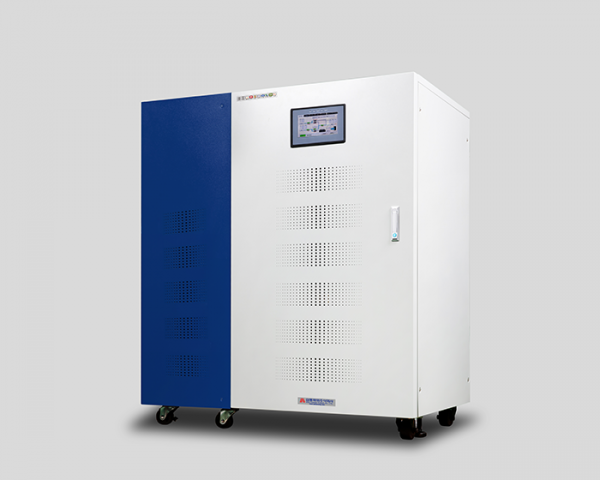

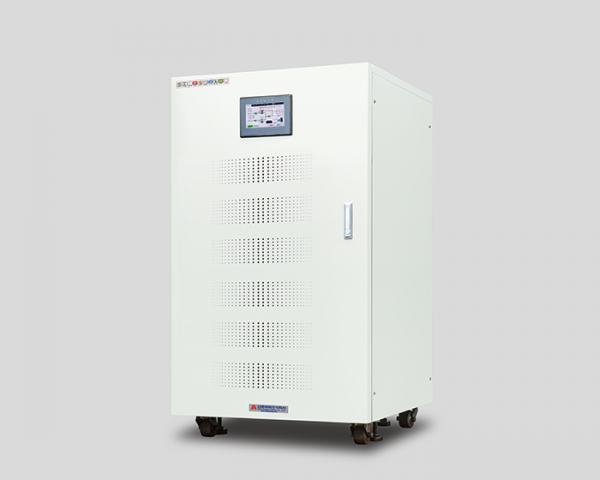

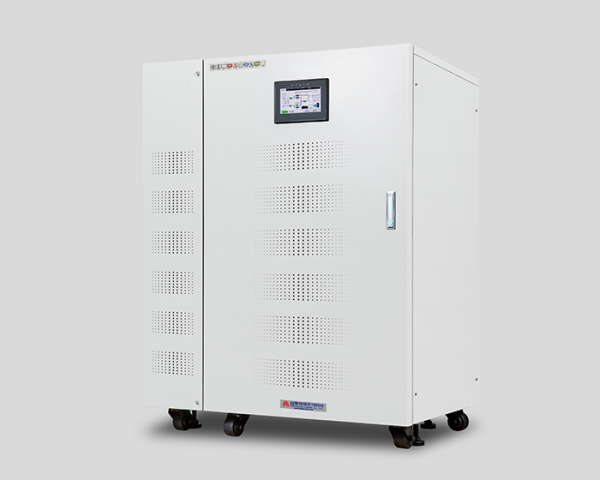

SPA Series
SPA Series는 입력 및 출력 절연 변압기가 내장되어 무정전전원장치(UPS)입니다.
열악한 환경, 특히 산업용 용도에 맞게 설계되어 있고, DSP 제어 및 온라인 이중 변환 설계는 산업 시설 및 중요보안 시스템에 높은 수준의 신뢰성과 보호 기능을 제공합니다.
-
통신인터페이스
UPS 상태 모니터링, 이벤트 로깅 및 전원 설정을
간편하게 지원하여 연결된 장치를 보호
온라인 이중변환 기술 (On-line Double-conversion Technology)
온라인 이중 변환 기술 채택하여 입력전원 상태에 관계없이 최고의 전력 품질을 제공
절체시간 0 m/s (Transfer Time "0m/s")
상용전원에서 배터리 모드로 변환 시 절체시간이 0m/s로 전원에 민감한 장비도
다운타임(Downtime)없이 사용 가능
발전기와 상호호환
UPS가 발전기의 전원으로 동작하는 경우,
UPS는 발전기의 불안정한 전압을 안정시켜 신뢰성 높은 전력을 제공
원격관리(SNMP Card) 기능
원격 관리 기능을 통해 원격 관리 카드를 통해 장치를 모니터링하고 제어
삼상 변압기 기반의 UPS (Transformer Base UPS)
신뢰성이 높고 내 충격성이 우수하며 부하에 대한 안전하고 안정적인 보호를 제공
COLOR LCD 터치디스플레이 인터페이스
컬러 터치 LCD디스플레이는 전원상태, 배터리상태, 부하량 , 온도 및 고장 부위 체크 등 시스템 정보가
표시 사용자 친화적이고 직관적인 인터페이스가 특징으로 사용자가 전체 시스템을 쉽게 관리하고 모니터링 가능

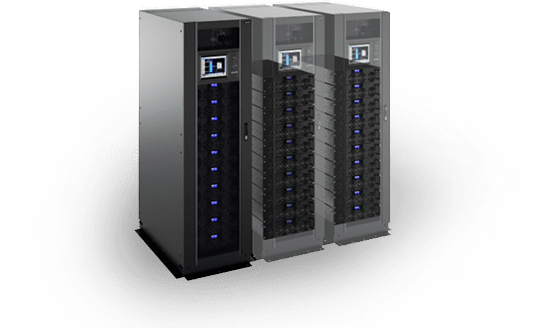

병렬 시스템 (UPS Parallel System)
병렬 시스템은 최대 6대까지 병렬구성이 가능하며 전원이중화를 통화여 전원장애로 부터 장비를 보호
유지보수 바이패스 스위치 (Maintenance Bypass Switch)
연결된 부하장비를 정지하지 않고 UPS 유지보수를 빠르고 안전하게 작업 가능
-
모델 용량 운전방식 설치형태 디스플레이 출력
SPA10K
10kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA10K-T
10kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA15K
15kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA15K-T
15kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA20K-T
20kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA20K
20kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA30K
30kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA30K-T
30kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA40K
40kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA40K-T
40kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA60K
60kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA60K-T
60kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA80K
80kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA80K-T
80kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
SPA100K
100kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1 -
좌우 스크롤
모델 Model SPA10K SPA15K SPA20K SPA30K SPA40K SPA60K SPA80K SPA100K 용량 Capacity(kVA) 10kVA 15kVA 20kVA 30kVA 40kVA 60kVA 80kVA 100kVA 전원 Power(kW) 8kW 12kW 16kW 24kW 32kW 48kW 64kW 80kW 입력 Input 상 Phase 삼상 (Three Phase) 3선식 / 삼상 (Three Phase) + N(중성선) 4선식 정격전압 Voltage 220 / 380 / 440Vac 기준전압 380Vac 전압범위 Voltage Range ± 15% 주파수 Frequency 50 / 60 Hz ± 5% 정류기 Rectifier 6펄스(6 Pulse) / 12펄스(12 Pulse) 별도 옵션 출력 Output 상 Phase 단상 (Single Phase) 정격전압 Voltage 기준전압 220Vac 전압안정도 Voltage stability ± 2% 주파수 Frequency 50 / 60 Hz ± 0.3 Hz 파형 WaveForm 정현파 (Pure Sine Wave) 파형왜율 THD 3%이내 역률 Power factor 0.8 과부하 내량 Overload capacity 110%-120% : 10min | 120%~150% 1min , 부하가 정상일때 자동 UPS모드로 복귀 배터리 Battery DC 전압 DC Voltage 384Vdc 충전 시간 Charging time 5시간이내 90% 충전 시스템 System 효율 Efficiency 92% 이하 93% 이하 절체시간 Transfer time 0 m/s 에코모드 Eco Mode 에너지 절감 ( 부하사용이 없으면 Bypass모드로 전환되고 부하사용 감지 시 UPS 모드로 전환) 병렬 Parallel 최대 6대 병렬 설치 가능 회로보호 Protective circuit 단락,과부하,온도초과,서지 보호 유지보수 스위치 Maintenance Bypass Switch 부하장비 사용시에도 유지보수 스위치 (Maintenance Bypass Switch) 전원차단없이 유지보수 가능 디스플레이 Display 표시 LCD Color Touch Display (운전상태 | 입력,출력 전압 | 입력,출력 주파수 | 배터리전압 | 부하량(%) | UPS 내부온도 | 고장표시 | 이벤트 기록 기능) 표시 LED UPS 모드 | 배터리 모드 | 바이패스 모드 | UPS 고장 통신 Interface RS232C Port | SNMP Card-option 기타 Other 소음 Noise 60dB 이하 온도 Temperature 0~40℃ 습도 Humidity 0~95% 고도 (Altitude) 1500m 이하 UPS 사이즈 Dimension
(W x D x H) (단위: mm)555 x 725 x 1200 555 x 725 x 1200 555 x 725 x 1200 555 x 725 x 1200 555 x 725 x 1200 800 x 745 x 1200 800 x 745 x 1200 1070 x 745 x 1200 중량 Weight (Kg) 186 Kg 212 Kg 228 Kg 253 Kg 310 Kg 450 Kg 675 Kg 760 Kg 모델 Model SPA10K SPA15K SPA20K SPA30K SPA40K SPA60K SPA80K SPA100K
