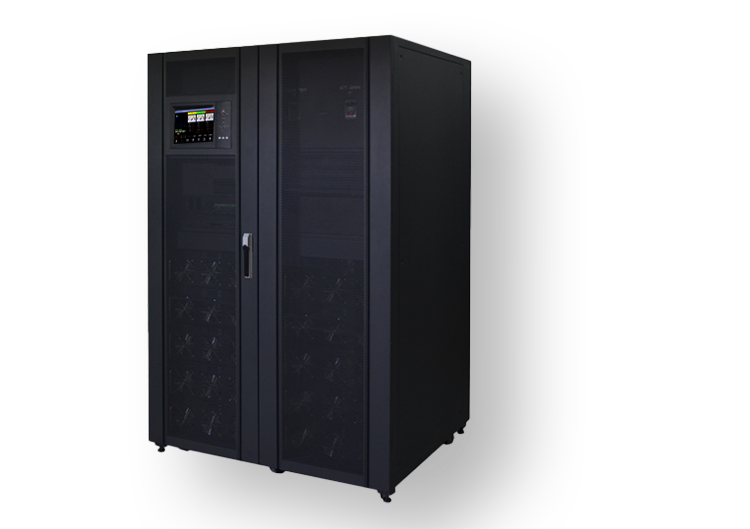

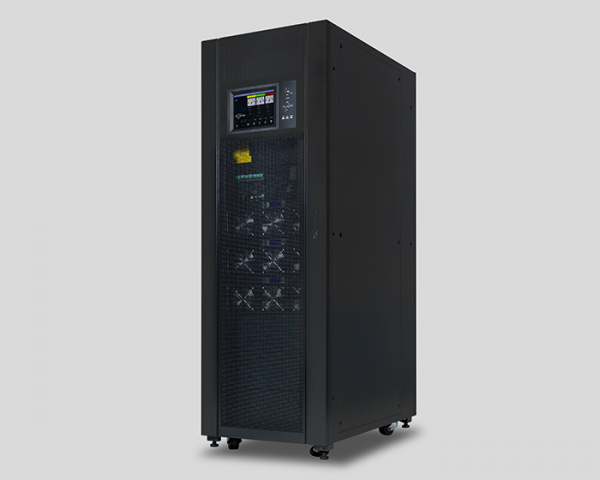

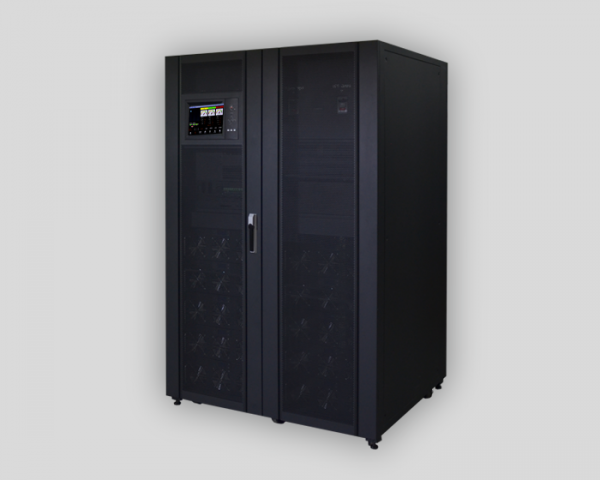

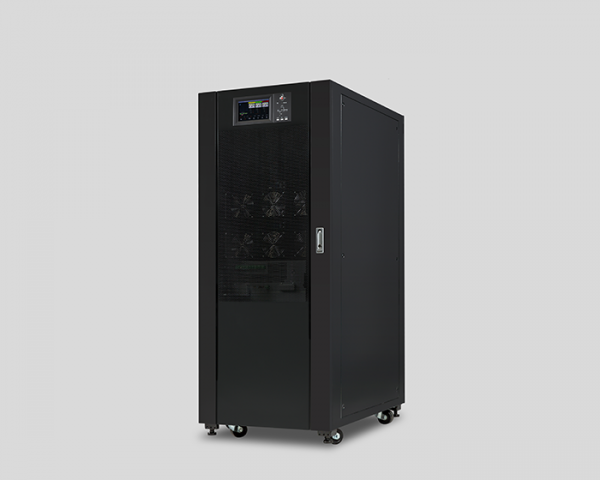

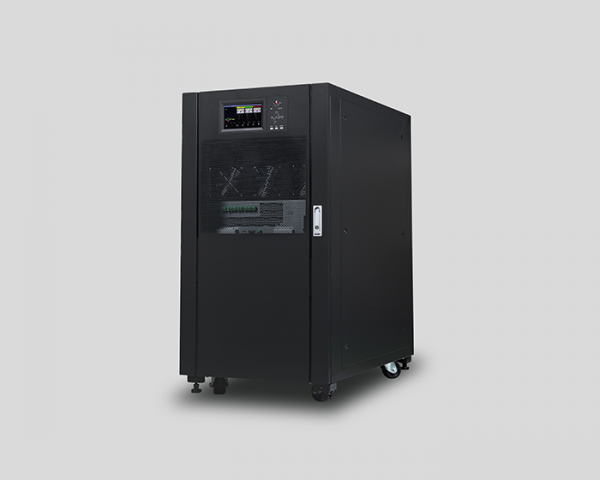

Modular HT33 Series-PM50
HT33RM-PM20 Series는 는 중대형 데이터 센터를 위한 모듈식 무정전 전원 공급 장치(UPS)입니다.
0.99의 높은 입력역률과 높은효율 (96%) 특징으로 UPS 에너지 소비를 최소화합니다. 모듈식 설계와 N+X 병렬 이중화 기술을 통해 확장 및 관리가 용이합니다.
-
통신인터페이스
UPS 상태 모니터링, 이벤트 로깅 및 전원 설정을
간편하게 지원하여 연결된 장치를 보호
온라인 이중변환 기술 (On-line Double-conversion Technology)
온라인 이중 변환 기술 채택하여 입력전원 상태에 관계없이 최고의 전력 품질을 제공
절체시간 0 m/s (Transfer Time "0m/s")
상용전원에서 배터리 모드로 변환 시 절체시간이 0m/s로 전원에 민감한 장비도
다운타임(Downtime)없이 사용 가능
발전기와 상호호환
UPS가 발전기의 전원으로 동작하는 경우,
UPS는 발전기의 불안정한 전압을 안정시켜 신뢰성 높은 전력을 제공
원격관리(SNMP Card) 기능
원격 관리 기능을 통해 원격 관리 카드를 통해 장치를 모니터링하고 제어
병렬 시스템 (UPS Parallel System)
Modular HT33 Series UPS 병렬 시스템은 N+X 전원이중화를 통화여 전원장애로 부터 장비를 보호
유지보수 바이패스 스위치 (Maintenance Bypass Switch)
연결된 부하장비를 정지하지 않고 UPS 유지보수를 빠르고 안전하게 작업 가능
고속 Dual DSP(Digital Signal Processor)제어 기술
고속 Dual DSP 제어 기술을 적용하여 완전한 디지털 방식으로 제어되어 시스템 안정성 및 고장발생률 최소화
* DSP 제어기술이란? 아날로그 신호를 디지털로 바꿔 고속처리해주는 기능으로 대부분 반도체로 구현되기
때문에 마이크로 컨트롤러 반도체 칩을 가리키는 ‘프로세서’로도 표현된다
용량 확장성 (Vertical Scalability
Module Cabinet에 맞게 Power Module을 별도의 설치 공간을 확보하지 않고
20KVA 단위로 설치 가능, Power Module 핫스왑(Hot-swap)가능
EPO (Emergency Power Off) 기능
EPO (Emergency Power Off) 기능은 사용 중 발생되는 재난상황 및
전원사고 등으로 부터 장비보호를 위해 UPS 시스템을 즉시 종료할 수 있게 설계
LCD 터치디스플레이 인터페이스
터치 LCD디스플레이는 전원상태, 배터리상태, 부하량 , 온도 및 고장 부위 체크 등 시스템 정보가 표시 사용자 친화적이고
직관적인 인터페이스가 특징으로 사용자가 전체 시스템을 쉽게 관리하고 모니터링 가능
-
모델 용량 운전방식 설치형태 디스플레이 출력
HT3350-PM50
50kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33100-PM50
100kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33150-PM50
150kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33200-PM50
200kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33250-PM50
250kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33300-PM50
300kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33350-PM50
350kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33400-PM50
400kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33450-PM50
450kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1
HT33500-PM50
500kVA On-line Double-conversion Type (온라인 이중변환 방식) Stand (타워형_바퀴장착) Color Touch LCD 디스플레이 Terminal Block(단자대) x 1 -
좌우 스크롤
모델 Model HT3350-PM50 HT33100-PM50 HT33150-PM50 HT33200-PM50 HT33250-PM50 HT33300-PM50 HT33350-PM50 HT33400-PM50 HT33450-PM58 HT33500-PM59 용량 Capacity(kVA) 50kVA 100kVA 150kVA 200kVA 250kVA 300kVA 350kVA 400kVA 450kVA 500kVA 전원 Power(kW) 45kW 90kW 135kW 180kW 225kW 270kW 315kW 360kW 405kW 450kW 입력 Input 상 Phase 삼상 (Three Phase) + N(중성선) 4선식 정격전압 Voltage 380 / 400 / 415Vac 기준전압 380Vac 전압범위 Voltage Range ± 25% 주파수 Frequency 40~70 Hz ± 3% 역률 Power factor 0.99 출력 Output 상 Phase 삼상 (Three Phase) + N(중성선) 4선식 정격전압 Voltage 380 / 400 / 415Vac 기준전압 380Vac 전압안정도 Voltage stability ± 1% 주파수 Frequency 50 / 60 Hz ± 0.1 Hz 역률 Power factor 0.9 파형 WaveForm 정현파 (Pure Sine Wave) 파형왜율 THD 3%이내 파고율 Crest Factor 3:01 과부하 내량 Overload capacity 105%-110% : 60min | 110%~125% 10min | 125%~150% 1min | 150% 초과 200m/s , 부하가 정상일때 자동 UPS모드로 복귀 배터리 Battery DC 전압 DC Voltage 480Vdc 배터리 수량 Battery Quantity 12Vdc 기준 Battery 40Cell (32~44 Cell 설정가능) 충전 시간 Charging time 5시간이내 90% 충전 시스템 System 효율 Efficiency Normal mode : 95% 이하 Eco mode : 99% 이하 Battery mode : 95% 이하 절체시간 Transfer time 0 m/s 회로보호 Protective circuit 단락,과부하,온도초과,서지 보호 유지보수 스위치 Maintenance Bypass Switch 부하장비 사용시에도 유지보수 스위치 (Maintenance Bypass Switch) 전원차단없이 유지보수 가능 EPO Emergency Power Off EPO (Emergency Power Off) 장착 디스플레이 Display 표시 LCD 5.7" 터치 디스플레이 Touch Display (운전상태 | 입력,출력 전압 | 입력,출력 주파수 | 배터리전압 | 부하량(%) | UPS 내부온도 | 고장표시 | 이벤트 기록 기능) 표시 LED UPS 모드 | 배터리 모드 | 바이패스 모드 | UPS 고장 통신 Interface 기본장착 Attachment RS232 Port | RS485 Port | Dry Contact | SNMP Card-option 옵션 Option SNMP Card 기타 Other 소음 Noise 70dB 이하 온도 Temperature 0~40℃ 습도 Humidity 0~95% 고도 Altitude 1500m 이하 IP 등급 IP Class IP 20 2 Module Cabinet 사이즈 Dimension
(W x D x H) (단위: mm)600 x 980 x 1150 4 Module Cabinet 사이즈 Dimension
(W x D x H) (단위: mm)650 x 960 x 1600 6 Module Cabinet 사이즈 Dimension
(W x D x H) (단위: mm)650 x 970 x 2000 10 Module Cabinet 사이즈 Dimension
(W x D x H) (단위: mm)1300x 1100 x 2000 Power Module 사이즈 (단위: mm) 510 x 700 x 178 2 Module Cabinet 중량
Module Cabinet Weight (Kg)95 Kg 4 Module Cabinet 중량
Module Cabinet Weight (Kg)145 Kg 6 Module Cabinet 중량
Module Cabinet Weight (Kg)165 Kg 10 Module Cabinet 중량 Module Cabinet Weight (Kg) 450 Kg Power Module 중량 Power Module Weight (Kg) 45 Kg 모델 Model HT3350-PM50 HT33100-PM50 HT33150-PM50 HT33200-PM50 HT33250-PM50 HT33300-PM50 HT33350-PM50 HT33400-PM50 HT33450-PM58 HT33500-PM59
