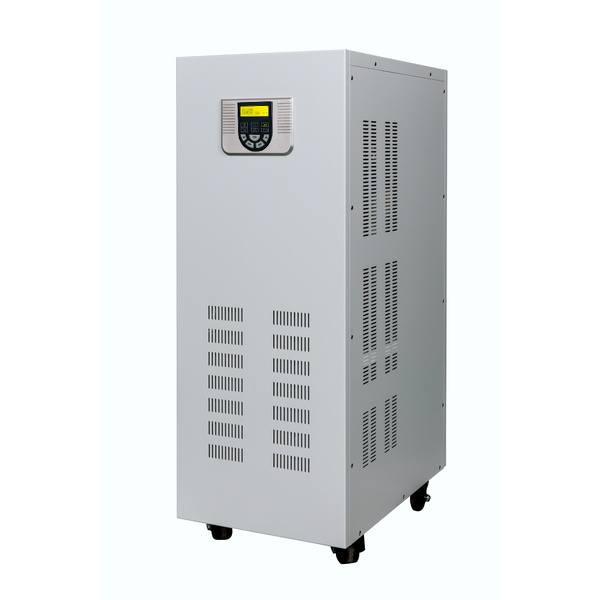

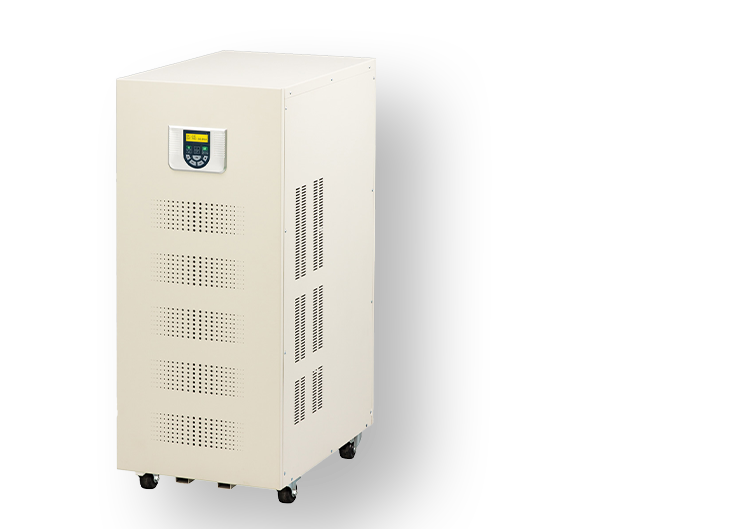

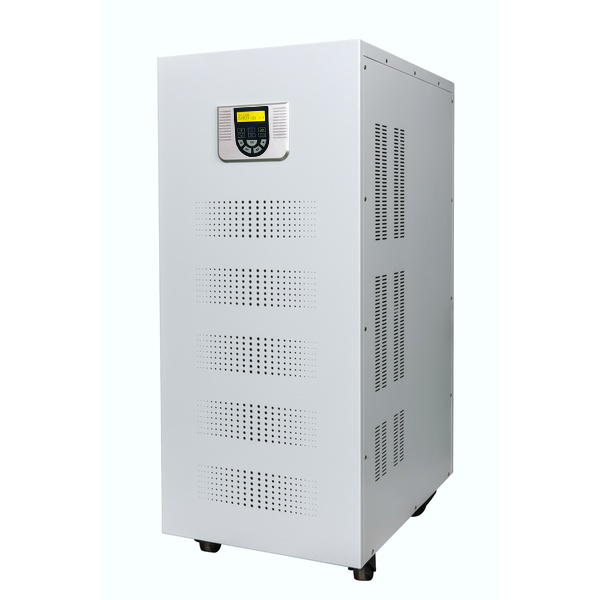

SP Series
SP Series는 삼상변압기 기반의 무정전전원장치(UPS)로
전압변동 및 부하용량 변경에 대한 충격방지 신뢰성이 높고 안전하고 안정적인 부하 보호 기능을 제공합니다.
-
LCD 디스플레이 인터페이스
SP Series LCD 디스플레이는 전원상태, 배터리상태, 부하상태등 시스템 정보가 표시
사용자 친화적이고 직관적인 인터페이스가 특징으로 사용자가 전체 시스템을 쉽게 관리하고 모니터링 가능
서지(Surge) 보호 기능
서지(Surge) 보호 기능을 통한 중요장비의 보호
통신인터페이스
UPS 상태 모니터링, 이벤트 로깅 및 전원 설정을
간편하게 지원하여 연결된 장치를 보호
온라인 이중변환 기술 (On-line Double-conversion Technology)
온라인 이중 변환 기술 채택하여 입력전원 상태에 관계없이 최고의 전력 품질을 제공

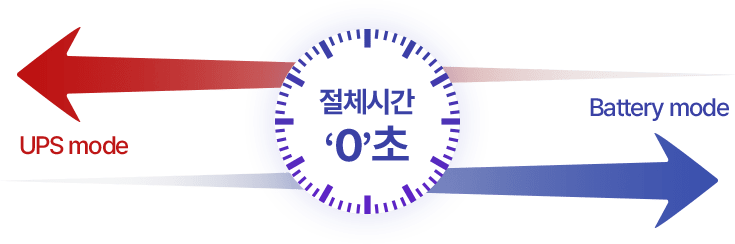

절체시간 0 m/s (Transfer Time "0m/s")
상용전원에서 배터리 모드로 변환 시 절체시간이 0m/s로 전원에 민감한 장비도
다운타임(Downtime)없이 사용 가능
발전기와 상호호환
UPS가 발전기의 전원으로 동작하는 경우,
UPS는 발전기의 불안정한 전압을 안정시켜 신뢰성 높은 전력을 제공
원격관리(SNMP Card) 기능
원격 관리 기능을 통해 원격 관리 카드를 통해 장치를 모니터링하고 제어

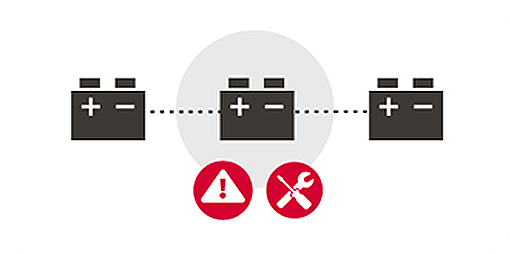

향상된 배터리 관리
배터리 상태에 따라 급속(균등) 및 저속(부동) 자동충전(Auto charging) 시스템을 적용으로
배터리 성능을 최적화

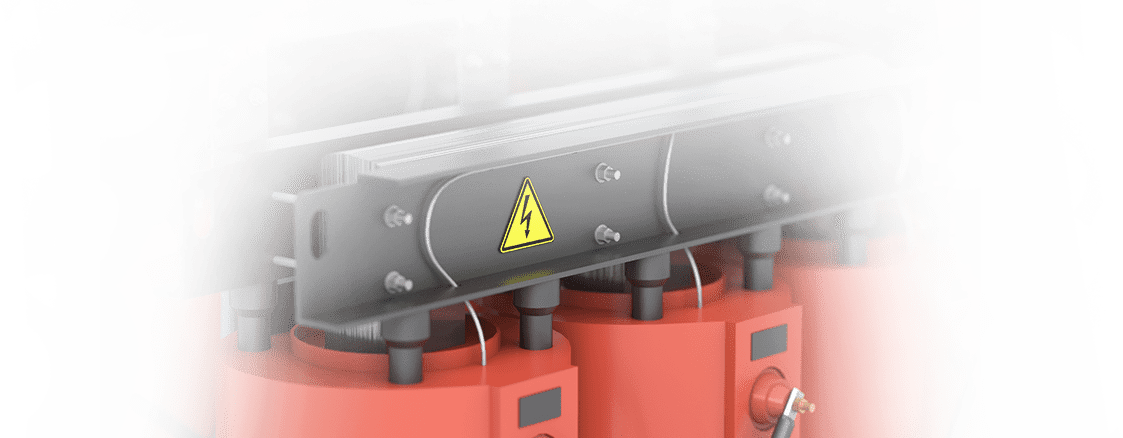

삼상 변압기 기반의 UPS (Transformer Base UPS)
신뢰성이 높고 내 충격성이 우수하며 부하에 대한 안전하고 안정적인 보호를 제공
모델 용량 운전방식 설치형태 디스플레이 출력
SP10K
10kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) LCD 디스플레이 Terminal Block(단자대) x 1
SP15K
15kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) LCD 디스플레이 Terminal Block(단자대) x 1
SP20K
20kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) LCD 디스플레이 Terminal Block(단자대) x 1
SP25K
25kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) LCD 디스플레이 Terminal Block(단자대) x 1
SP30K
30kVA On-line Type (온라인방식) Stand (타워형_바퀴장착) LCD 디스플레이 Terminal Block(단자대) x 1 좌우 스크롤모델 Model SP10K SP15K SP20K SP25K SP30K 용량 Capacity(kVA) 10kVA 15kVA 20kVA 25kVA 30kVA 전원 Power(kW) 8kW 12kW 16kW 20kW 24kW 입력 Input 상 Phase 삼상 (Three Phase) + N(중성선) 정격전압 Voltage 기준전압 380Vac 전압범위 Voltage Range ± 15% 주파수 Frequency 50 / 60 Hz ± 5% 출력 Output 상 Phase 단상 (Single Phase) 정격전압 Voltage 기준전압 220Vac 전압안정도 Voltage stability ± 1% 주파수 Frequency 50 / 60 Hz ± 0.3 Hz 파형 WaveForm 정현파 (Pure Sine Wave) 파형왜율 THD 3%이내 역률 Power factor 0.8 단락보호 SHort circuit protection 전류 한계점,자동꺼짐, 스위치 보호장치 과부하 보호 overload protection 100% 초과 시 20초후 바이패스로 절체 , 부하가 정상일때 자동 UPS모드로 복귀 배터리 Battery DC 전압 DC Voltage 192Vdc 336Vdc 충전 전류 Charging current 기본모델 (Standard Model) : 6A 충전 시간 Charging time 5시간이내 90% 충전 시스템 System 효율 Efficiency 85% 이상 절체시간 Transfer time 0 m/s 회로보호 Protective circuit 단락,과부하,온도초과,서지 보호 디스플레이 Display 표시 LCD 운전상태 | 입력,출력 전압 | 입력,출력 주파수 | 배터리전압 | 부하량(%) | UPS 내부온도 표시 LED UPS 고장 | 배터리 저전압 | UPS 과부하 | UPS 바이패스 | UPS 정상 통신 Interface RS232C Port | SNMP Card-option 기타 Other 소음 Noise 50dB 이하 온도 Temperature 0~40℃ 습도 Humidity 0~95% 고도 Altitude 1500m 이하 UPS 사이즈 Dimension
(W x D x H) (단위: mm)345 x 625 x 1150 650 x 700 x 1510 중량 Weight (Kg) 165 Kg 190 Kg 210 Kg 320 Kg 400 Kg 모델 Model SP10K SP15K SP20K SP25K SP30K
