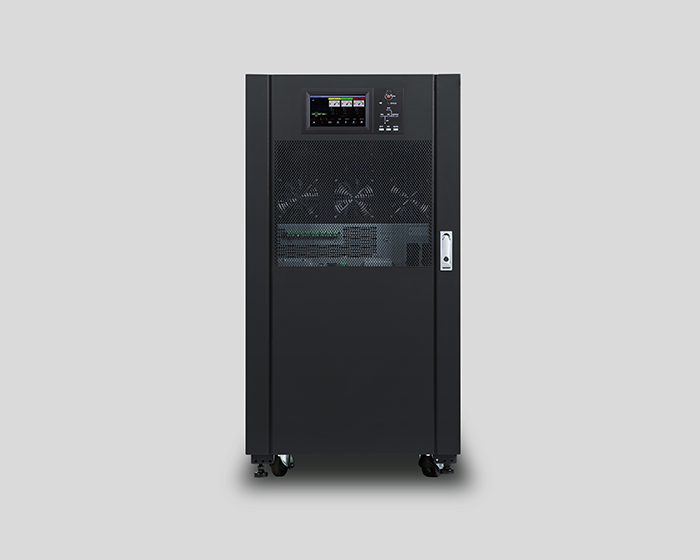

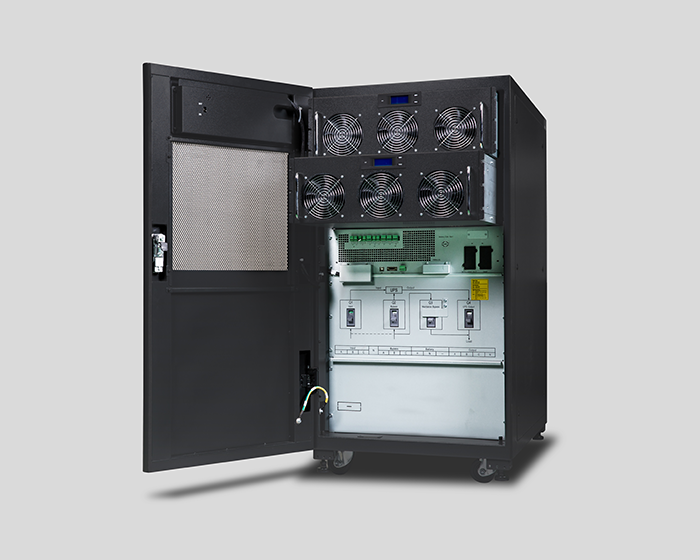

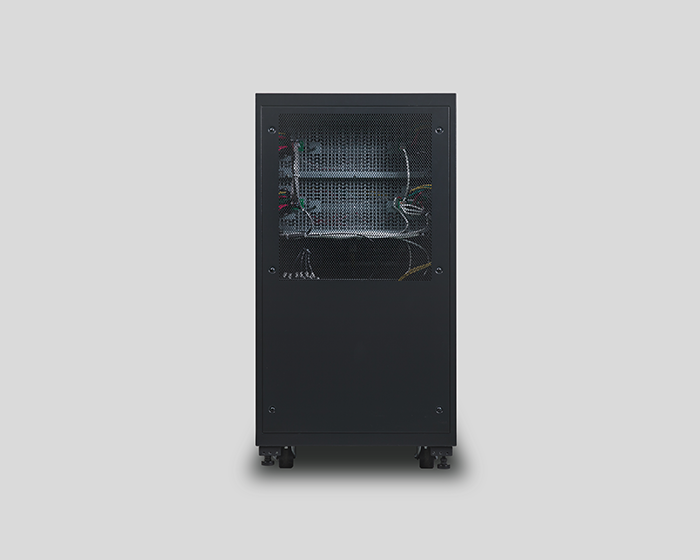

HT33 Series-PM50
HT33100-PM50
-
기본정보
모델 Model HT33100-PM50 용량 Capacity(kVA) 100kVA 전원 Power(kW) 90kW 입력
상 삼상 (Three Phase) + N(중성선) 4선식 정격전압 380 / 400 / 415Vac 기준전압 380Vac 전압범위 ± 25% 주파수 40~70 Hz ± 3% 역률 0.99 정류기 ALL I.G.B.T 출력
상 삼상 (Three Phase) + N(중성선) 4선식 정격전압 380 / 400 / 415Vac 기준전압 380Vac 전압안정도 ± 1% 주파수 50 / 60 Hz ± 0.1 Hz 절체시간 0 m/s 파형 정현파 (Pure Sine Wave) 파형왜율 3%이내 파고율 3:1 역률 0.9 단락보호 전류 한계점,자동꺼짐, 스위치 보호장치 과부하 내량 110% : 60min | 120% : 10min | 150% : 1min | 150% 초과 : 200m/s 후 바이패스 동작 배터리
DC 전압 480Vdc 배터리 수량 12Vdc 기준 Battery 40Cell (32~44 Cell 설정가능) 충전 시간 5시간이내 90% 충전 시스템
효율 정상모드 : 95% | ECO모드 : 99% 절체시간 0 m/s 에코모드 에너지 절감 ( 부하사용이 없으면 Bypass모드로 전환되고 부하사용 감지 시 UPS 모드로 전환) 병렬 최대 3대 병렬 설치 가능 긴급 전원 절단 EPO (Emergency Power Off) 장착 회로보호 단락,과부하,온도초과,서지 보호 유지보수 스위치 부하장비 사용시에도 유지보수 스위치 (Maintenance Bypass Switch) 전원차단없이 유지보수 가능 디스플레이
디스플레이 Color Touch Display (컬러터치디스플레이) 표시 LCD 7" 터치 디스플레이 Touch Display (운전상태 | 입력,출력 전압 | 입력,출력 주파수 | 배터리전압 | 부하량(%) | UPS 내부온도 | 고장표시 | 이벤트 기록 기능) 표시 LED UPS 모드 | 배터리 모드 | 바이패스 모드 | UPS 고장 통신
인터페이스 RS232C Port | RS485 | Dry contact | SNMP Card-option 기본장착 RS232 Port | RS485 Port | Dry Contact 옵션 SNMP Card 경보
배터리 모드 매 10초간 울림 Sounding every 10 seconds 배터리 저전압 매 1초간 울림 Sounding every 1 seconds 과부하 매 0.5초간 울림 Sounding every 0.5 seconds 배터리 교체정보 매 2초간 울림 Sounding every 2 seconds 고장 계속 울림 Continuously sounding 기타
소음 70dB 이하 온도 0~40℃ 습도 0~95% 고도 1500m 이하 중량 185 Kg IP 등급 IP 20 2모듈 사이즈 600 × 980 × 1150(mm) 파워모듈 사이즈 510 × 700 × 178(mm) X 2EA 2모듈 중량 95 Kg 파워모듈 중량 90 Kg
