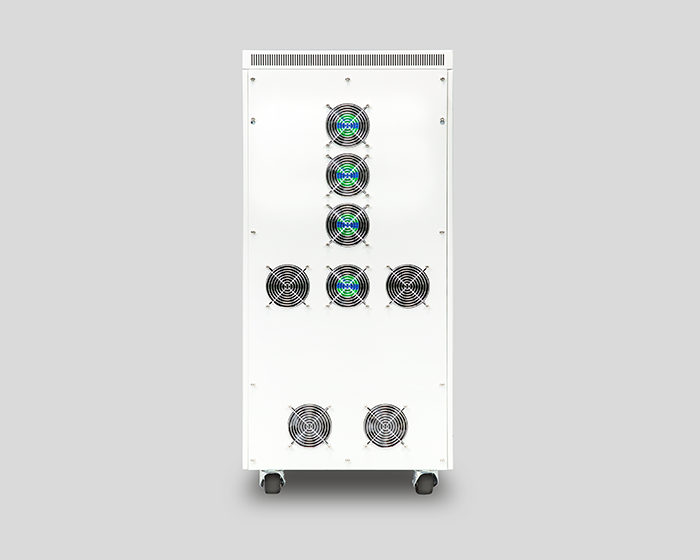

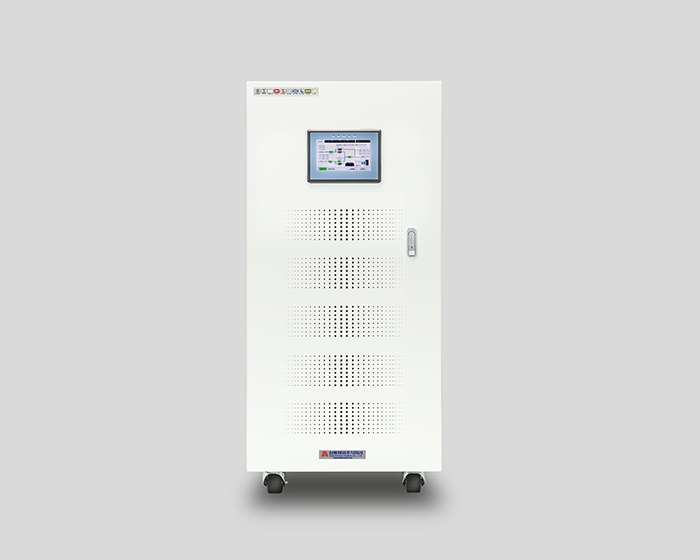

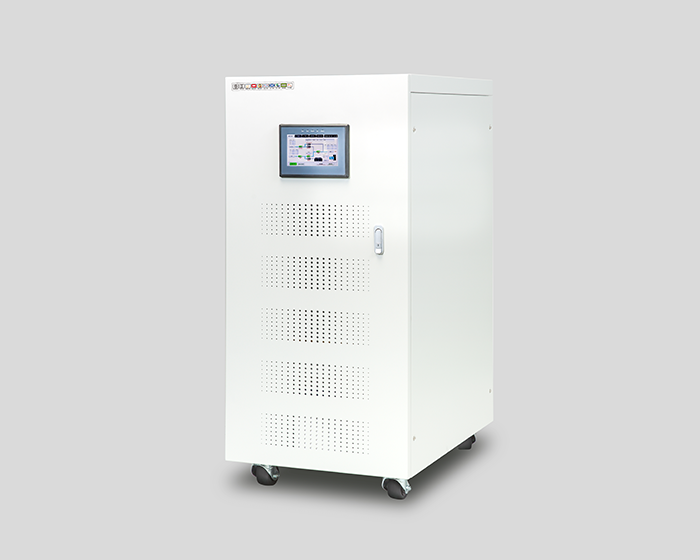

SPA Series
SPA10K
-
기본정보
모델 Model SPA10K 용량 Capacity(kVA) 10kVA 전원 Power(kW) 8kW 입력
상 삼상 (Three Phase) + N(중성선) 4선식 정격전압 기준전압 380Vac 전압범위 ± 15% 주파수 50 / 60 Hz ± 5% 정류기 6펄스(6 Pulse) / 12펄스(12 Pulse) 별도 옵션 출력
상 단상 (Single Phase) 정격전압 기준전압 220Vac 전압안정도 ± 2% 주파수 50 / 60 Hz ± 0.1 Hz 파형 정현파 (Pure Sine Wave) 파형왜율 3%이내 파고율 3:1 역률 0.8 단락보호 전류 한계점,자동꺼짐, 스위치 보호장치 과부하 보호 과부하 (110~120%) , 10분 후 바이패스로 절체 ,부하가 정상일때 자동 UPS모드로 복귀 과부하 내량 110%-120% : 10min | 120%~150% 1min , 부하가 정상일때 자동 UPS모드로 복귀 배터리
DC 전압 384Vdc 배터리 수량 12Vdc 기준 Battery 32Cell 충전 시간 5시간이내 90% 충전 시스템
효율 92% 이하 절체시간 0 m/s 에코모드 에너지 절감 ( 부하사용이 없으면 Bypass모드로 전환되고 부하사용 감지 시 UPS 모드로 전환) Setting 가능 병렬 최대 6대 병렬 설치 가능 회로보호 단락,과부하,온도초과,서지 보호 유지보수 스위치 부하장비 사용시에도 유지보수 스위치 (Maintenance Bypass Switch) 전원차단없이 유지보수 가능 디스플레이
디스플레이 Color Touch Display (컬러터치디스플레이) 표시 LCD Color Touch Display (운전상태 | 입력,출력 전압 | 입력,출력 주파수 | 배터리전압 | 부하량(%) | UPS 내부온도 | 고장표시 | 이벤트 기록 기능) 표시 LED UPS 모드 | 배터리 모드 | 바이패스 모드 | UPS 고장 통신
인터페이스 RS232C Port | RS485 | Dry contact | SNMP 기본장착 RS232C Port | RS485 Port 옵션 SNMP Card | Dry contact 기타
소음 60dB 이하 온도 0~40℃ 습도 0~95% 고도 1500m 이하 UPS 사이즈 555× 725 × 1200(mm) 중량 186 Kg
